Erklärung zum Bohrlochausbruch: Ursachen, Warnzeichen und Präventionsausrüstung

Bei einem Blow-out-Bohrloch handelt es sich um ein Bohrloch, das die Druckkontrolle verloren hat: Formationsflüssigkeiten dringen in das Bohrloch ein und fließen schneller an die Oberfläche oder in eine flachere Formation, als das Bohrgerät sie aufnehmen kann. Das ist die kurze Antwort. Die längere Antwort lautet, dass fast kein Brunnen ohne vorherige Warnung ausfällt. Es beginnt mit einem Kick, und der Abstand zwischen einem Kick und einem Blowout wird in Minuten gemessen und daran gemessen, wie gut die Bohrlochkontrollausrüstung auf dem Bohrturmboden gewartet wurde.

In diesem Artikel wird erklärt, was ein Blowout eigentlich ist, was ihn verursacht, welche Warnzeichen zuerst auftauchen und welche Hardware, vom ringförmigen Preventer bis zu den Choke- und Kill-Lines, darüber entscheidet, ob ein Tritt ein Tritt bleibt.

Kick, Surface Blowout, Underground Blowout: Was jeder Begriff bedeutet

Diese drei Begriffe beschreiben denselben Fehler in unterschiedlichen Stadien und an unterschiedlichen Orten, und ihre Verwechslung führt zu falschen Aussagen auf dem Bohrinselboden.

• Tritt: ein Zufluss von Formationsflüssigkeit in das Bohrloch. Es ist immer noch enthalten. Die meisten Stöße zirkulieren innerhalb weniger Stunden mit dem Schlammsystem, und der Brunnen kommt nie zu einem Blowout.
• Oberflächenausbruch: unkontrollierter Fluss von Öl, Gas, Wasser oder Bohrschlamm an der Oberfläche. Dies ist das Ereignis, das sich die meisten Menschen vorstellen, und es ist das Ereignis, das die Shaker, den Bohrturmboden und die Nachrichten erreicht.
• Unterirdischer Ausbruch: Die Flüssigkeit fließt aus dem Bohrloch in eine andere Formation mit niedrigerem Druck, anstatt die Oberfläche zu erreichen. Auf dem Bohrturmboden ist nichts zu sehen, weshalb diese Variante am schwierigsten zu erkennen und oft auch am teuersten zu korrigieren ist.

Der praktische Punkt: Ein Kick ist ein Druckproblem, ein Blowout ist ein Druckproblem, das die Barrieren bereits überwunden hat. Alles, was gut unter Kontrolle ist, soll verhindern, dass das Erste zum Zweiten wird.

Was führt dazu, dass ein Brunnen ausbricht?

In der Praxis lassen sich Explosionen auf vier Hauptursachen zurückführen: eine unausgeglichene Schlammsäule, einen verpassten Zufluss, fehlerhafte Druckkontrollgeräte oder eine Besatzung, die nicht auf die bereits von den Instrumenten angezeigten Werte reagierte.

• Schlammgewicht unter Porendruck. Wenn der Porendruck in einer durchlässigen Zone höher ist als vorhergesagt, reicht der hydrostatische Druck der Schlammsäule nicht aus, um die Formation zurückzuhalten.
• Das Loch beim Stolpern nicht voll halten. Jeder herausgezogene Rohrstrang verdrängt Schlamm. Wenn das Loch nicht gefüllt ist, sinkt der hydrostatische Druck und das Bohrloch kann ohne jegliche Bohraktivität fließen.
• Tupfer- und Schwalleffekte. Ein zu schnelles Ziehen des Rohrs führt zu einem vorübergehenden Druckabfall unterhalb des Bohrers, wodurch Formationsflüssigkeit in das Bohrloch gezogen werden kann.
• Durchblutungsstörungen. Der Verlust von Schlamm in eine schwache oder gebrochene Zone senkt den Flüssigkeitsspiegel im Ringraum und beseitigt die primäre Barriere.
• Flache Gas- und Bohrpausen. Ein plötzlicher Anstieg der Eindringgeschwindigkeit weist oft auf eine poröse, durchlässige Zone hin, manchmal mit Gas, das schneller in das Bohrloch eindringt, als es herauszirkulieren kann.
• Mechanischer Fehler. Ein Verhinderer, der nicht schließt, eine verschlissene Ram-Dichtung, ein undichter Flansch, ein verstopfter Choke oder ein falsch ausgerichteter Verteiler – all das entfernt die sekundäre Barriere genau dann, wenn sie benötigt wird.
• Menschliche Faktoren. Übersprungene Grubenbohrungen, ignorierte Gaswerte, verzögerte Abschaltung und der Druck, mit den Bohrungen fortzufahren, sind immer wiederkehrende Themen in Vorfallberichten.

Selten wird ein Reifenschaden allein durch ein einzelnes Element verursacht. Das übliche Muster ist ein kleiner Zufluss, der unbemerkt bleibt, weil das Schlammgewicht gering war, gefolgt von einer Barriere, die nicht dichtet, wenn sie schließlich geschlossen wird.

Blowout-Warnzeichen: Die ersten zehn Minuten

Die Tritterkennung ist eine Lektüre, keine Meinung. Vier Indikatoren decken die meisten Frühwarnungen ab und sind am nützlichsten, wenn sie zusammen und nicht einzeln betrachtet werden.

Keiner dieser Indikatoren ist für sich genommen aussagekräftig, und wenn zwei oder mehrere gleichzeitig auftreten, ist die richtige Reaktion dieselbe: anhalten, einschalten und den Einschaltdruck messen. Zehn Minuten, die man damit verbringt, einen Tritt zu bestätigen, sind billiger als eine Woche, die man damit verbringt, einen Blowout zu töten.

Wie Druckkontrollgeräte einen Reifenschaden stoppen

Die Brunnensteuerung erfolgt in drei Ebenen, und jede Ebene existiert nur, weil die darüber liegende Ebene ausfallen kann.

• Primäre Kontrolle: der hydrostatische Druck der Schlammsäule. Es ist die günstigste Barriere und diejenige, die zuerst versagt.
• Sekundärsteuerung: der Blowout-Preventer-Stack, zusammen mit den Choke- und Kill-Leitungen. Dies ist die mechanische Barriere, die bei Bedarf funktionieren muss.
• Tertiärregelung: Entlastungsbrunnen, dynamische Abtötungen und Barytstopfen, wenn der Brunnen von der Oberfläche aus nicht wieder unter Kontrolle gebracht werden kann.

Die Ausrüstung in der sekundären Barriere wird durch API-Standards spezifiziert: API 16A für Drill-Through-Geräte wie Preventer, API 16C für Choke- und Kill-Systeme und API 6A für Bohrlochkopf- und Christmas-Tree-Geräte. Diese Standards sind für Käufer aus einem einfachen Grund wichtig: Sie definieren die Druckstufen, Materialien und Testverfahren, die bestimmen, ob eine Barriere einem Druck von 15.000 psi standhält oder bei einem Druck von 5.000 psi undicht ist.

Der Ringverhinderer

Ein ringförmiger Verhinderer verschließt ein Gummidichtelement um alles, was sich im Loch befindet, sei es ein Bohrgestänge, eine Verrohrung, eine Werkzeugverbindung oder gar nichts. Diese Flexibilität ist der Grund, warum es normalerweise der erste Verhinderer ist, der bei einem Tritt geschlossen wird. Bessere ringförmige Konstruktionen ermöglichen das Abziehen des Rohrs durch das geschlossene Element und das Drehen des Strangs, wodurch die Mannschaft einen Kick-Out durchführen kann, anstatt nur das Bohrloch zu verschließen.

API 16A Ringförmiger Blowout-Preventer zur Bohrlochkontrolle Der ringförmige BOP dichtet das Bohrgestänge, die Verrohrung oder das offene Loch ab und wird in der Regel bei einem Stoß zuerst verschlossen. Produkt anzeigen →

Der Ram Preventer

Rammschutz ist die harte Dichtung. Rohrrammen schließen eine bestimmte Rohrgröße, Blindrammen schließen ein offenes Loch und Scherrammen schneiden das Rohr und verschließen das Bohrloch. Da es sich bei dem Dichtungselement um ein Elastomer mit Metallrücken handelt, das an eine feste Bohrung angepasst ist, halten Kolben höhere Drücke als Ringkolben und halten diese länger. Ein typischer Stapel kombiniert oben einen Ring mit zwei oder mehr Rammschutzkörpern unten, weshalb die Wahl zwischen einzelnen und doppelten Rammkörpern eher eine Frage der Größe als einer Präferenz ist.

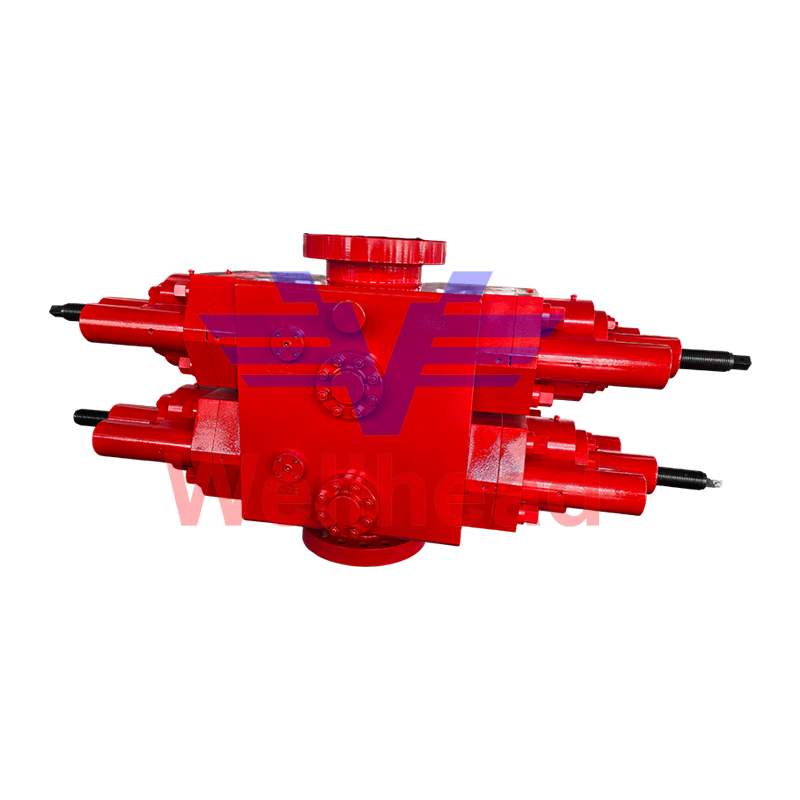

Double Ram BOP für Hochdruck-Bohrlochkopfabdichtung Der Doppelrammen-Blowout-Preventer verwendet zwei Rammen, um das Bohrrohr oder die Verrohrung abzudichten, wenn der Bohrlochdruck ungewöhnlich ansteigt. Produkt anzeigen →

Choke-and-Kill-Verteiler

Ein Verhinderer, der den Brunnen verschließt, verschiebt nur das Problem. Der Drosselverteiler steuert, wohin die Flüssigkeit fließt und mit welcher Geschwindigkeit sie abgelassen wird, wobei einstellbare Drosseln für eine Feinsteuerung und positive Drosseln für eine feste, vorhersehbare Drosselung verwendet werden. Der Abschaltverteiler erfüllt die gegenteilige Aufgabe: Er pumpt gewichtete Flüssigkeit zurück in das Bohrloch, um das hydrostatische Gleichgewicht wiederherzustellen. Beide sehen während eines Abschaltvorgangs eine abrasive Strömung mit hoher Geschwindigkeit vor, sodass der Erosionswiderstand in den Drosseln, Leitungen und Ventilen darüber entscheidet, wie lange der Verteiler betriebsbereit bleibt.

API 16C-Drosselverteiler zur Brunnendruckregelung Der Drosselverteiler verwendet einstellbare und positive Drosseln, um zu steuern, wohin die Bohrflüssigkeit fließt und mit welcher Geschwindigkeit sie abgelassen wird. Produkt anzeigen →

Tests sind Teil der Barriere

Ein Verhinderer, der noch nie einem Drucktest unterzogen wurde, ist ein Versprechen, kein Hindernis. Schornsteine ​​werden typischerweise in regelmäßigen Abständen oder nach jeder Reparatur einer Funktionsprüfung zwischen Bohrlöchern und einem Drucktest unterzogen, wobei eine Testvorrichtung und nicht das Bohrloch selbst verwendet wird. Die BOP-Teststumpf existiert genau für diesen Zweck und es als Gartengerät und nicht als Sicherheitsvorrichtung zu behandeln, ist eine gängige und kostspielige Abkürzung.

Unterirdische Explosionen: Der Fehler, den Sie nicht sehen können

Eine unterirdische Explosion ist schwieriger zu handhaben, da die üblichen Beweise fehlen: keine Strömung an der Oberfläche, keine Grubenverstärkung, keine offensichtliche Drucksignatur am Drosselventil. Stattdessen erhalten Sie eine Reihe indirekter Zeichen.

• Entgangene Erträge, die sich nicht erholen, oder Teilverluste, die nach der Behandlung fortbestehen
• Unerklärliche Änderungen des Pumpendrucks und des Standrohrdrucks, die nicht zum Schlammgewicht passen
• Fluss aus einer Zone beim Injizieren in eine andere, manchmal in versetzten Bohrlöchern oder bei der Drucküberwachung zu sehen
• Abnormale Volumina im Ringraum, die nicht auf die Reise oder die Verdrängung zurückzuführen sind

Das Töten eines unterirdischen Blowouts ist eine andere Disziplin als das Töten an der Oberfläche. Zu den Optionen gehören das Pumpen eines Barytstopfens, um den fließenden Abschnitt abzudichten, eine dynamische Abtötung, die den Zufluss durch ein Einpumpen mit hoher Geschwindigkeit und hoher Dichte überwältigt, oder im schlimmsten Fall eine Entlastungsbohrung. Bei jedem Ansatz kommt es darauf an, zu wissen, wohin die Flüssigkeit tatsächlich fließt, weshalb Druckdaten und Bohrlochuntersuchungen in den ersten Stunden wichtiger sind als die Geschwindigkeit.

Prävention: Eine praktische Checkliste

Die meiste Prävention beruht eher auf routinemäßiger Disziplin als auf neuen Technologien. Bevor Sie weiterbohren oder losfahren, sollten Sie die folgenden Prüfungen der Reihe nach durchführen.

1. Bestätigen Sie das Schlammgewicht anhand der neuesten Schätzungen des Porendrucks und des Bruchgradienten, nicht anhand des ursprünglichen Programms.
2. Überprüfen Sie die Füllvolumina der Löcher bei jeder Fahrt und vergleichen Sie sie mit der theoretischen Verdrängung.
3. Begrenzen Sie die Auslösegeschwindigkeit im offenen Loch, um den Tupferdruck innerhalb der Grenzen zu halten.
4. Führen Sie vor dem Bohren der Verrohrung eine Funktionsprüfung der Ring- und Ram-Preventer durch und führen Sie termingerecht eine Druckprüfung des Schornsteins durch.
5. Überprüfen Sie die Anordnung der Choke- und Abschaltleitungen und stellen Sie sicher, dass die Verteilerventile in der richtigen Position und markiert sind.
6. Stellen Sie sicher, dass der Bohrer, das Bodenpersonal und der Schlammingenieur alle das Einschaltverfahren kennen und wissen, wer es ruft.
7. Überprüfen Sie die Gaswerte und Grubentrends während der Schichtübergabe, nicht nur dann, wenn sie ansteigen.

Bei den Punkten vier und fünf kommt es vor allem auf die Ausstattungsspezifikation an. Ein nach API 16A gebauter Schornstein mit dokumentierten Testaufzeichnungen, abgestimmt auf die Druckstufe des Bohrlochs, entfernt eine ganze Fehlerkategorie aus der Liste, bevor die erste Verbindung gebohrt wird.

FAQ

Wie lange dauert es, bis aus einem Tritt ein Blowout wird?

Es hängt von der Zuflussrate und der Bohrlochgeometrie ab, aber das praktische Zeitfenster ist kurz: Minuten bis einige Stunden. In Zonen mit hoher Gasdurchlässigkeit kann der Übergang erfolgen, bevor die Mannschaft eine Grubenkontrolle abgeschlossen hat. Aus diesem Grund sind Shut-In-Prozeduren so konzipiert, dass sie gestartet werden, ohne auf eine Bestätigung zu warten.

Was ist der Unterschied zwischen einem Blowout-Preventer und einem Bohrlochkopf?

Der Bohrlochkopf ist die permanente strukturelle Schnittstelle an der Oberfläche, die die Verrohrungsstränge trägt und die geflanschten Auslässe für den Produktionsbaum bereitstellt. Der Blowout-Preventer-Stack ist das darüber angeschraubte temporäre Bohrdruckkontrollsystem, das entfernt wird, wenn das Bohrloch vom Bohren bis zur Fertigstellung übergeht. Bei beiden handelt es sich um druckbewertete Geräte, die jedoch unterschiedliche Phasen der Bohrlochlebensdauer bedienen.

Kann ein unterirdischer Blowout von der Bohrinsel aus abgetötet werden?

Manchmal. Ein Barytstopfen oder eine dynamische Abtötung aus demselben Bohrloch kann funktionieren, wenn die aufnehmende Formation abgedichtet werden kann oder wenn die Pumpraten den Zufluss überwinden können. Wenn die Flüssigkeit zwischen Zonen wandert oder die Oberflächenausrüstung nicht die erforderliche Geschwindigkeit und Dichte liefern kann, ist ein Entlastungsbrunnen die zuverlässige Option.

Welche Druckstufe sollte ich für BOP-Geräte angeben?

Geben Sie oberhalb des maximal zu erwartenden Flächendrucks mit einer Marge an, nicht beim erwarteten Betriebsdruck. Bei den Nennwerten handelt es sich um feste Stufen, typischerweise 5.000, 10.000 und 15.000 psi Arbeitsdruck im öffentlichen Land- und Offshore-Betrieb, und der Kostenunterschied zwischen den Stufen ist weitaus geringer als die Kosten eines Stapels, der keine Absperrung aufnehmen kann.

Das Fazit

Ein Brunnen bricht aus, weil die Barrieren, die hätten halten sollen, dies nicht getan haben: Die Schlammsäule war zu schwach, der Zufluss wurde versäumt oder der Verhinderer und das Verteilerrohr funktionierten nicht, als sie schließlich verwendet wurden. Die Erkennung kostet Zeit, und die Ausrüstung erkauft die Möglichkeit, diese Zeit zu nutzen. Für jeden, der Bohrlochkontrollhardware spezifiziert oder wartet, sind die Prioritäten unscheinbar und konsistent: korrekte Druckbewertung, verifizierte API-Zertifizierung, Dichtungen und Drosseln, die abrasivem Fluss standhalten, und ein Testplan, der tatsächlich befolgt wird.
