Was sind Frac-Stacks und warum sind sie für moderne Bohrlochabschlussarbeiten von entscheidender Bedeutung?

Frac-Stacks sind Hochdruck-Bohrlochkopfbaugruppen, die dazu dienen, hydraulische Frackflüssigkeit zu steuern und in ein Bohrloch zu leiten – und sie sind das wichtigste Teil der Druckkontrollausrüstung bei jedem Fracking-Vorgang.

In der Öl- und Gasindustrie hängen der Erfolg und die Sicherheit einer hydraulischen Frakturierung stark von der Integrität der Oberflächenausrüstung ab. Unter allen beteiligten Komponenten ist Frac-Stacks als unverzichtbar hervorstechen. Ganz gleich, ob Sie ein Ingenieur sind, der Komplettierungsgeräte bewertet, oder ein Beschaffungsspezialist, der druckbewertete Baugruppen vergleicht, das Verständnis von Frac-Stacks – ihrer Konstruktion, Funktion, Nennwerte und Auswahlkriterien – ist von entscheidender Bedeutung.

Dieser Leitfaden bietet einen umfassenden Überblick über Frac-Stacks: Was sie sind, wie sie funktionieren, wie sie sich von herkömmlicher Bohrlochkopfausrüstung unterscheiden und welche Faktoren bestimmen, welche Frac-Stack-Konfiguration für ein bestimmtes Bohrloch die richtige ist.

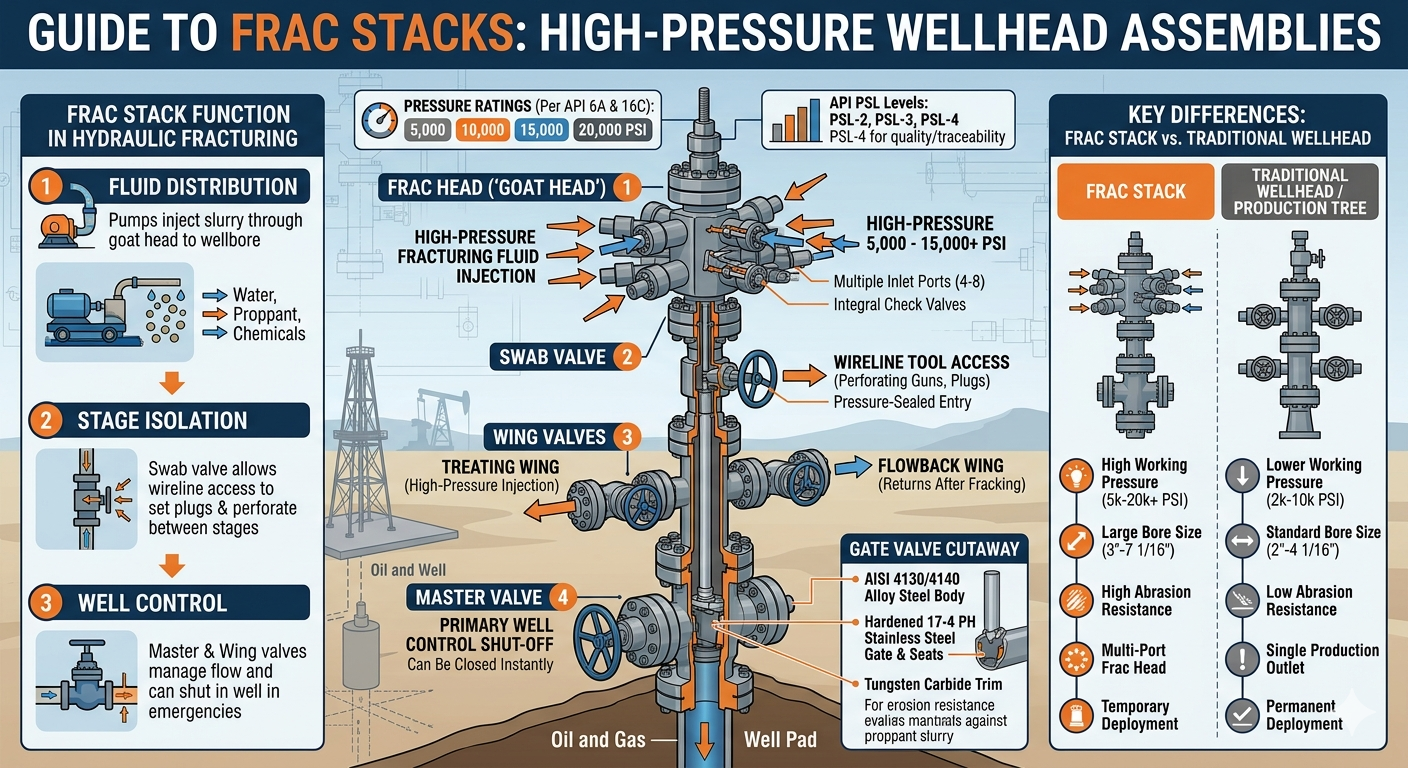

Was ist ein Frac-Stack?

A Frac-Stapel ist eine spezielle Baugruppe zur Steuerung des Bohrlochkopfdrucks, die an der Oberfläche einer Öl- oder Gasquelle speziell für hydraulische Fracking-Vorgänge installiert wird. Im Gegensatz zu einem Stundard-Bohrlochkopf, der für eine langfristige Produktion ausgelegt ist, ist ein Frac-Stack so konstruiert, dass er den extremen Drücken und abrasiven Schlämmen stundhält, die mit dem Pumpen von Fracking-Flüssigkeit – oft einer Mischung aus Wasser, Stützmittel und chemischen Zusätzen – tief in die Formation verbunden sind.

Im Kern besteht ein Frac-Stack typischerweise aus:

• Ein Hauptventil — das primäre Absperrventil am Boden des Schornsteins
• Ein Tupferventil – Ermöglicht den Zugang zum Bohrloch für drahtgebundene Werkzeuge
• Flügelventile — direkter Fluss zu und von den Frakturierungslinien
• Ein Frac-Kopf (oder Ziegenkopf) – der obere Verteiler, der mehrere Behandlungseisenleitungen verbindet
• Überprüfen Sie Ventile und Abschaltleitungen – zur Bohrlochkontrolle und Neintdruckentlastung

Zusammen ermöglichen diese Komponenten den Besatzungen, Fracking-Flüssigkeit bei extrem hohen Drücken zu pumpen – typischerweise zwischen 5 und 10 % 5.000 und 15.000 PSI , obwohl Ultrahochdruckanwendungen darüber hinausgehen können 20.000 PSI – mit Präzision und Sicherheit.

Wie funktioniert ein Frac-Stack während eines hydraulischen Fracking-Auftrags?

Ein Frac-Stack fungiert als primäre Schnittstelle zwischen der Hochdruck-Oberflächenpumpausrüstung und dem Bohrloch und steuert die Flüssigkeitsinjektion in jeder Phase des Frakturierungsprogramms.

Wenn eine hydraulische Frakturierung beginnt, drücken Hochdruckpumpen die Frakturierungsflüssigkeit durch die Behandlungseisenleitungen, die mit dem Frac-Kopf verbunden sind. Der Frac-Kopf – aufgrund seiner Multi-Port-Konfiguration oft auch „Ziegenkopf“ genannt – verteilt Flüssigkeit von mehreren Pumpwagen gleichzeitig in das Bohrloch. Dies ermöglicht es den Betreibern, extrem hohe Injektionsraten (manchmal sogar mehr) zu erreichen 100 Barrel pro Minute ) erforderlich, um dichte Formationen aufzubrechen.

Während der gesamten Operation:

• Die Hauptventil kann im Notfall sofort geschlossen werden, um den Brunnen zu verschließen
• Flügelventile werden geöffnet oder geschlossen, um Rückfluss- und Behandlungsleitungen zu verwalten
• Die Tupferventil ermöglicht den Wiedereintritt mit drahtgebundenen Werkzeugen zwischen den Stufen
• Tötungslinien Ermöglichen Sie es dem Bediener, bei Bedarf Abtötungsflüssigkeit zu pumpen, um die Kontrolle über das Bohrloch wiederzugewinnen

Nachdem die Frakturierung abgeschlossen ist, kann der Frac-Stapel entfernt und durch einen Produktionsbaum ersetzt werden, oder er kann während der Flowback-Vorgänge vorübergehend verbleiben.

Frac-Stack vs. traditioneller Bohrlochkopf: Hauptunterschiede

Frac-Stacks und herkömmliche Bohrlochkopfbaugruppen dienen unterschiedlichen Zwecken und werden nach unterschiedlichen Standards gebaut. Die folgende Tabelle fasst die entscheidenden Unterscheidungen zusammen.

Tabelle 1: Vergleich zwischen Frac-Stacks und herkömmlichen Bohrlochkopf-/Produktionsbaumbaugruppen hinsichtlich wichtiger Betriebsparameter.

Frac-Stack-Druckwerte: Was bedeuten sie?

Die Druckbewertung ist die wichtigste Spezifikation bei der Auswahl eines Frac-Stacks – sie bestimmt direkt, ob die Baugruppe den Bohrloch- und Behandlungsdrücken sicher standhalten kann.

Frac-Stacks sind für den Druck ausgelegt API 6A and API 16C Standards. Zu den gängigen Arbeitsdruckklassen (WP) gehören:

• 5.000 PSI WP – geeignet für flachere Formationen mit niedrigerem Druck
• 10.000 PSI WP – das am weitesten verbreitete Rating in großen US-Schiefervorkommen
• 15.000 PSI WP – Wird in tiefen Hochdruckbrunnen wie den tieferen Zielen des Perm-Beckens verwendet
• 20.000 PSI WP – neue Klasse für extrem tiefe oder extrem enge Formationen, die extreme Behandlungsdrücke erfordern

Es ist wichtig zu beachten, dass die Arbeitsdruckbewertung des Frac-Stacks muss gleich oder größer sein maximal zu erwartender Oberflächenbehandlungsdruck (MASITP) für den Auftrag, einschließlich einer Sicherheitsmarge. Betreiber wenden in der Regel a an 10–15 % Sicherheitsmarge über dem berechneten MASITP liegen, wenn Sie Frac-Stack-Druckwerte auswählen.

Eine Nichtübereinstimmung – die Verwendung eines unterbewerteten Frac-Stacks – kann zu einem katastrophalen Ausfall oder einem Geräteausfall führen. Laut Branchenanalyse Druckbedingte Vorfälle am Bohrlochkopf gehören nach wie vor zu den Hauptursachen für schwere Verletzungen während der Fertigstellungsarbeiten, was unterstreicht, warum die richtige Auswahl der Ratings nicht verhandelbar ist.

Schlüsselkomponenten einer Frac-Stack-Baugruppe

Jede Komponente innerhalb eines Frac-Stacks spielt eine spezifische Rolle bei der Aufrechterhaltung der Bohrlochkontrolle und der Lenkung der Frakturflüssigkeit.

1. Hauptventil

Das Hauptventil ist die erste Verteidigungslinie bei der Bohrlochkontrolle – es kann das Bohrloch mit einer einzigen Betätigung vollständig schließen. Typischerweise handelt es sich um einen Absperrschieber mit vollem Durchgang, der direkt über der Gehäusespule oder dem Bohrlochkopf installiert wird. Während des normalen Pumpbetriebs bleibt das Hauptventil vollständig geöffnet, um den Druckabfall zu minimieren. Im Notfall kann es innerhalb von Sekunden aus der Ferne oder manuell geschlossen werden.

2. Tupferventil

Das Tupferventil sitzt über dem Hauptventil und bietet einen druckdichten Zugangspunkt für drahtgebundene Werkzeuge, Perforationspistolen oder Steckersetzwerkzeuge. Bei der Plug-and-Perf-Komplettierung – der vorherrschenden Technik im US-amerikanischen Schieferabbau – wird das Tupferventil zwischen den Frakturierungsstufen wiederholt verwendet, um Perforationsläufe und Plug-Settings durchzuführen.

3. Flügelventile (Aufbereitung und Rückfluss)

Flügelventile erstrecken sich horizontal vom Frac-Stack-Körper und sind mit den Behandlungsleitungen für Eisen (zum Pumpen) und den Rückflussleitungen (für die Rückführung nach dem Frakturieren) verbunden. Ein typischer Frac-Stack verfügt über mindestens zwei Flügelventile – einen Hochdruck-Behandlungsflügel und einen Rückflussflügel mit niedrigerem Druck. Moderne Frac-Stacks verfügen über Hochdruck-Flügelventile Besatz aus Wolframkarbid um der Erosion durch mit Stützmitteln beladene Gülle zu widerstehen.

4. Frac Head (Ziegenkopf)

Der Frac-Kopf ist die oberste Komponente des Frac-Stapels und der primäre Verbindungspunkt für mehrere Eisenbehandlungsleitungen von Pumpwagen. Ein Frac-Kopf hat normalerweise 4 bis 8 Einlassanschlüsse Dadurch können mehrere Pumpen gleichzeitig injizieren. Diese parallele Injektionsfähigkeit ermöglicht die extrem hohen Durchflussraten, die für moderne mehrstufige Komplettierungen erforderlich sind. Der Frac-Kopf verfügt außerdem über integrierte Rückschlagventile, um einen Rückfluss zu verhindern.

5. Abschaltleitung und Rückschlagventile

Kill-Leitungen bieten einen Hilfspfad, um schwere Flüssigkeit in das Bohrloch zu pumpen, um im Falle eines Bohrlochkontrollvorfalls die Kontrolle wiederzugewinnen. Im gesamten Frac-Stack sind Rückschlagventile integriert, um den Rückfluss von Bohrlochflüssigkeiten oder -gasen in die Pumpenleitungen bei der Behandlung von Druckabfällen zu verhindern.

Arten von Frac-Stapeln: Einzel-, Doppel- und Reißverschlusskonfigurationen

Frac-Stacks werden in verschiedenen Konfigurationen eingesetzt, je nach Bohrlochdesign, Bohrplattformlayout und Betriebszielen.

Tabelle 2: Gängige Frac-Stack-Konfigurationen, ihre Beschreibungen und optimale Anwendungsszenarien.

Die Annahme von Reißverschluss frak and simultan frak Techniken im Perm-Becken und anderen großen Schiefervorkommen in den USA haben zu bedeutenden Innovationen im Frac-Stack-Design geführt. Betreiber haben über Simul-Frac-Operationen berichtet Steigerung der Fertigstellungseffizienz um 40–60 % im Vergleich zur konventionellen Single-Well-Frakturierung, wodurch die Kosten pro Seitenfuß drastisch gesenkt werden.

Materialauswahl und Verschleißfestigkeit in Frac-Stacks

Die Materialauswahl ist von entscheidender Bedeutung, da Frac-Stacks stark abrasiven Stützmittelschlämmen ausgesetzt sind – Verschleißversagen ist eine der Hauptursachen für Ausfallzeiten und Austausch von Frac-Stacks.

Zu den wichtigsten materiellen Überlegungen gehören:

• Karosserie- und Motorhaubenmaterialien: AISI 4130/4140 legierter Stahl, wärmebehandelt, um die Anforderungen von API 6A PSL-3 oder PSL-4 zu erfüllen
• Sitz- und Türverkleidung: Wolframcarbid oder gehärteter 17-4 PH-Edelstahl für Erosionsbeständigkeit bei Hochgeschwindigkeits-Stützmittelströmung
• Dichtungen: Elastomerdichtungen müssen mit der Chemie der Frakturflüssigkeit kompatibel sein, einschließlich Slickwater-Systemen mit hohem pH-Wert und Stimulationsflüssigkeiten auf Säurebasis
• Saure Betriebsumgebungen (H₂S): NACE MR0175/ISO 15156-konforme Materialien sind obligatorisch, wenn Schwefelwasserstoff vorhanden ist

Das zeigen Studien im Bereich Komplettierungsausrüstung Ventile mit Wolframkarbidbesatz eine Lebensdauer nachweisen 3–5 mal länger als Standardventile mit Stahlbesatz bei Anwendungen mit hoher Proppantkonzentration, wodurch die Gesamtkosten für die Fertigstellung durch weniger Gerätewechsel erheblich gesenkt werden.

API-Standards für Frac-Stack-Design und -Tests

Frac-Stacks müssen international anerkannten API-Standards entsprechen – die Einhaltung ist nicht optional; Dies ist eine gesetzliche und vertragliche Anforderung für die meisten Öl- und Gasbetriebe.

• API 6A (Bohrlochkopf- und Weihnachtsbaumausrüstung): Regelt Design, Materialien, Tests und Kennzeichnung von Bohrlochkopfkomponenten, einschließlich Frac-Stacks. Die Stufen PSL-2, PSL-3 und PSL-4 legen zunehmend strengere Qualitäts- und Rückverfolgbarkeitsanforderungen fest.
• API 16C (Choke and Kill Equipment): Gilt für Hochdruck-Bohrlochkontrollkomponenten, einschließlich Abschaltleitungen und Drosselverteiler, die oft in Frac-Stacks integriert sind.
• API 6FA / 6FB (Brandprüfung): In Umgebungen mit erhöhtem Brandrisiko können feuergeprüfte Frac-Stapelventile eingesetzt werden.
• NACE MR0175: Materialanforderungen für Anwendungen im Sauerwasserbereich, bei denen die H₂S-Konzentrationen die Grenzwerte überschreiten.

Bei kritischen Bohrlöchern und Umgebungen mit hohem Risiko geben die Betreiber in der Regel eine Angabe vor PSL-3 oder PSL-4 bewertete Frac-Stacks, die eine vollständige Rückverfolgbarkeit des Materials, eine zusätzliche NDE (zerstörungsfreie Prüfung) und bezeugte Werksabnahmetests (FAT) erfordern.

So wählen Sie den richtigen Frac-Stack aus: Eine praktische Checkliste

Die Auswahl des richtigen Frac-Stacks erfordert eine systematische Bewertung der Bohrlochbedingungen, betrieblichen Anforderungen und regulatorischen Verpflichtungen.

Tabelle 3: Praktische Checkliste für die Frac-Stack-Auswahl mit wichtigen technischen und betrieblichen Parametern.

Wartung, Inspektion und Lebensdauer des Frac-Stacks

Um sicherzustellen, dass Frac-Stacks zuverlässig funktionieren, ist eine ordnungsgemäße Wartung unerlässlich – ein ausgefallenes Ventil oder eine durchgebrannte Dichtung während einer Hochdruckpumpaufgabe stellt sowohl ein Sicherheitsrisiko als auch einen kostspieligen ungeplanten Stillstand dar.

Zu den Best Practices der Branche für die Frac-Stack-Wartung gehören:

• Drucktests vor dem Job: Alle Frac-Stacks müssen vor jedem Auftrag einem Drucktest auf den Arbeitsdruck (normalerweise ein Niederdrucktest bei 250 PSI und ein vollständiger Arbeitsdrucktest) unterzogen werden.
• Nachkontrolle: Ventile, Sitze und Dichtungen sollten nach jeder Arbeit überprüft werden. Ventilgarnitur und Schiebersitze sind Teile mit dem höchsten Verschleiß.
• Komplette Sanierungsintervalle: Viele Betreiber schreiben alle eine vollständige Demontage und Neuzertifizierung vor 12–18 Monate oder nach einer definierten Anzahl von Arbeitsstunden, je nachdem, was zuerst eintritt.
• Dokumentation und Rückverfolgbarkeit: Wartungsaufzeichnungen, Drucktestzertifikate und Dokumente zur Materialrückverfolgbarkeit müssen allen Frac-Stacks in regulierten Märkten beiliegen.

Die Vernachlässigung von Wartungszyklen ist eine der Hauptursachen für Frac-Stack-Ausfälle im Feld. Branchendaten deuten darauf hin Vorbeugende Wartungsprogramme reduzieren ungeplante Frac-Stack-Ausfälle um bis zu 70 % Dies führt über die gesamte Laufzeit eines Fertigstellungsprogramms zu erheblichen Kosteneinsparungen.

Innovationen in der Frac-Stack-Technologie

Die Frac-Stack-Technologie entwickelt sich weiterhin rasant weiter, um die immer aggressiveren Fertigstellungsprogramme zu unterstützen, die von Schieferbetreibern gefordert werden.

• Elektrisch und hydraulisch betätigte Ventile: Fernbetätigte Frac-Stacks ermöglichen es Bedienern, Ventile aus sicherer Entfernung zu öffnen und zu schließen, wodurch die Gefährdung des Personals bei Hochdruckeinsätzen verringert wird.
• Automatisierte Drucküberwachung: Integrierte Druckwandler und Echtzeit-SCADA-Integration ermöglichen eine kontinuierliche Überwachung der Frac-Stack-Integrität während des Pumpens.
• 20.000 PSI-class systems: Da die Betreiber auf tiefere, engere Formationen abzielen, werden Frac-Stacks der nächsten Generation mit einem Nenndruck von bis zu 20.000 PSI zunehmend kommerziell genutzt.
• Kompakte und leichte Designs: Modulare Frac-Stacks, die für den schnellen Auf- und Abbau von Bohrinseln an Standorten mit mehreren Bohrlöchern konzipiert sind, reduzieren die Gesamtfertigstellungszeit pro Bohrloch.
• Hochgeschwindigkeits-Frac-Plug-Ausbohren: Integrierte Rohrschlangen- und Rückflusssysteme gepaart mit Frac-Stacks ermöglichen eine schnellere Bohrlochbohrung zwischen den Stufen und unterstützen so hochfrequente Fertigstellungspläne.

Diese Innovationen unterstützen gemeinsam das Ziel der Branche schnellere und effizientere Abschlüsse Gleichzeitig wird das Risiko verringert, dass Menschen Hochdruckgeräten ausgesetzt werden.

Häufig gestellte Fragen zu Frac Stacks

Fazit: Warum es wichtig ist, die richtigen Frac-Stacks zu bekommen

Frac-Stacks sind kein Massenartikel – es handelt sich um präzisionsgefertigte, sicherheitskritische Baugruppen, deren richtige Auswahl, Wartung und Betrieb sich direkt auf die Bohrlochsicherheit, die Fertigstellungseffizienz und letztendlich auf die Wirtschaftlichkeit jedes hydraulischen Fracking-Programms auswirken.

Von der Auswahl der richtigen Druckklasse und Bohrungsgröße bis hin zur Spezifikation geeigneter Materialqualitäten für saure oder abrasive Anwendungen hat jede Entscheidung bei der Frac-Stack-Konfiguration nachgelagerte Konsequenzen. Je aggressiver die Fertigstellungsprogramme werden – tiefere, längere Seitenleitungen, höhere Behandlungsdrücke, mehr Stufen pro Bohrloch –, desto wichtiger wird die Rolle leistungsstarker, ordnungsgemäß zertifizierter Frac-Stacks.

Ingenieure und Beschaffungsexperten, die die technischen Grundlagen von Frac-Stacks verstehen, sind besser in der Lage, Entscheidungen zu treffen, die die Betriebssicherheit verbessern, Ausfallzeiten der Ausrüstung reduzieren und die Gesamtkosten der Bohrlochfertigstellung optimieren.
